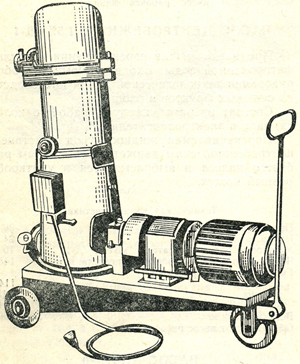

Насос ВПМН-20.
Предназначен для перекачивания виноградной мезги, дрожжей и виноматериалов.
Входит в комплект оборудования технологических линий производства плодово-ягодных натуральных соков; плодово-ягодных вин, виноградных вин и виноматериалов.
Основные узлы: привод, тележка, картер, цилиндр с поршнем и клапанной коробкой.
Внутри картера смонтирован крейцкопф, преобразующий вращательное движение коленчатого вала в поступательное движение поршня. Цилиндр двумя лопастями соединен с клапанным блоком, в котором находятся два всасывающих и два нагнетательных клапана, работающих попарно в зависимости от движения поршня. При движении поршня вверх мезга или виноматериалы засасываются через нижнее окно цилиндра и выталкиваются в верхнее окно цилиндра.
Техническая характеристика | |
Производительность по мезге, т/ч |
20 |
Высота всасывания, м вод. ст | 4 |
Высота нагнетания, м вод. ст |
15 |
Диаметр цилиндра насоса, мм |
140 |
Диаметр шарового клапана, мм |
90 |
Число двойных ходов поршня в минуту |
50 |
Число клапанов |
4 |
Диаметр всасывающего ниппеля, мм |
100 |
Диаметр выбрасывающего ниппеля, мм |
78 |
Мощность электродвигателя, мм |
3 |
Число оборотов вала электродвигателя в минуту |
1420 |
Габаритные размеры, мм: длина ширина высота |
1340 640 1413 |
Вес (масса), кг |
345 |
Обслуживают насос рабочие линии. |
