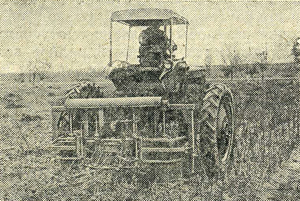

Навесной, предназначен для корчевания стеблей хлопчатника, посеянного с междурядьями 60 см, и сбора их в непрерывный валок или ряд небольших копен.

Основные узлы: рама, дисковые подаватели, колосники, формовщик, рыхлители и механизм привода.

Корчеватель имеет четыре рыхлителя — два правых и два левых. Стойки рыхлителей закреплены на раме. Лапы изготовлены из листовой пружинной стали.

На машине установлено четыре подавателя, каждый из которых состоит из трех пальцевых дисков, трубы и фланца. Подаватели закреплены к нижнему фланцу вертикального вала редуктора привода подавателя. Левая и правая створки формовщика соединены пружиной и растяжкой. Силу сжатия створок формовщика регулируют пружиной. В зависимости от этой регулировки формовщик укладывает выкорчеванные стебли хлопчатника в непрерывный валок или ряд небольших копен.

Конструкция корчевателя обеспечивает регулировку глубины рыхления почвы, расстояния между дисковыми подавателями и рыхлителями, усилия натяжения пружины формовщика. Заглубление рыхлителей изменяют с помощью навесной системы трактора и фиксируют упором на штоке гидроцилиндра. При работе на рыхлой почве глубина хода лап рыхлителей 50—100 мм, на плотной сухой почве— 100-150 мм от поверхности гребня рядка.

При корчевании стеблей хлопчатника высотой 60-80 см расстояние между дисковыми подавателями минимальное, и стойки рыхлителей устанавливают на нижнее отверстие. Для стеблей высотой 80-100 мм стойки рыхлителей размещают в среднем положении, для более высоких стеблей — в крайнем нижнем положении. При укладке стеблей в валок пружина формовщика имеет наименьшее натяжение и ее наружным концом устанавливают на ближайшее отверстие растяжки.

При движении агрегата рыхлители рыхлят почву в корневой части, стебли хлопчатника смещаются к вращающимся подавателям, выкорчевываются, по направляющим крайних колосников подаются в зону копнения, образованную центральным колосником и формовщиком, и в зависимости от регулировки формовщика укладываются в один непрерывный валок или ряд небольших копен.

В отличие от серийного в модернизированный корчеватель КВ-4А внесены следующие изменения:

• применены лапы рыхлителей с переменным углом схода стеблей;
• для улучшения агрегатирования с трактором ликвидирована промежуточная навеска с винтовым механизмом регулирования глубины хода рабочих органов и введены узлы для навески корчевателя непосредственно на гидронавесную систему трактора;
• к машине прикладывают щуп для регулировки зазоров между колосниками и скребок для очистки колосников при забиваниях;
• усилены зубья шестерен редукторов и горизонтальные валы привода редукторов подавателей;
• лапы рыхлителей установлены по направлению движения трактора;
• улучшено крепление подвесок.


Привод дисковых подавателей от ВОМ трактора через карданный вал с предохранительной муфтой, главный конический редуктор с цепной передачей, горизонтальные и промежуточные валы с полумуфтами, два средних и два крайних конических редуктора и вертикальные валы. Машина быстросъемная.

Агрегатируется с тракторами Т-28Х4 и Т-28Х4М.

Рекомендуется для зон: 15-17.
